        為什么電路板通常是綠色的?

        來源:     時間:2021/12/30

        事實上,PCB電路板可以制成你喜歡的任何顏色~

        實際的電路板不是綠色的,而是一種叫做阻焊膜的印刷材料。這是一層耐焊接樹脂,印在電路板上不應收集焊料的部分。這可以防止在IC引腳之間形成焊橋,并且在波峰焊接的舊時代,它可以防止電路板拾取大量不需要的焊料。

        綠色是樹脂配方中的一種顏料。特別選擇Green作為人體檢查PC板的輔助手段。今天,雖然現在大部分檢查都是自動完成的,但仍有時需要人工檢查。由于它是標準配置,綠色阻焊膜的性能通常略高于其他顏色。這可能是非常密集設計中的一個因素,但對于大多數PCB而言,綠色只是默認設置:除非您訂購其他產品,否則它會得到它。

        20211230/93b96a8de33f63fffe9a38420c8cedda.jpg

        您看到的綠色是焊接掩模的顏色,該焊接掩模位于組件的最頂層(以防止短路,焊接錯誤等)。對于為什么大多數阻焊膜是綠色的,似乎沒有明確的共識。但是,這里有一些理論:

        ?綠色是原始樹脂的顏色,在PCB制造的早期階段熔化以形成焊接掩模。

        ?格林來自一些軍事標準或軍事測試表明...

        ?綠色是在不同環境條件下與PCB表面上的白色絲網印刷文本形成對比的最佳背景顏色。

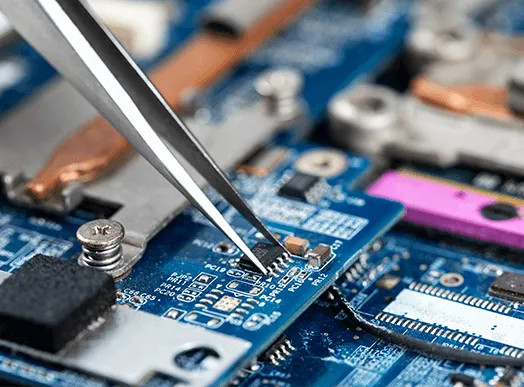

        然而,一個不再局限于綠色,并且大多數PCB制造商喜歡宣傳他們可以生產具有所有不同顏色的焊接掩模的板的事實。

        20211230/f660857e9a16aff604ebf5ff26141394.jpg
